平板鋼 開先加工機
FX-Series
特徴
- 前面操作で優れた作業効率と経済効果を実現
- レ型、K型開先加工(カッター組合せ)が一工程で可能
- 新型スローアウェイカッターを採用
- 可搬式チップバケットで切粉処理が簡単
- 切削速度を自由に調整でき、適切な切削条件を任意に設定
型式 | FX-12S | |
---|---|---|
有効加工長さ(mm) | 1200 | |
クランプ厚さ(mm) | T | Max 38 |
開先角度(度) | θ1 | 35(45.60) |
θ2 | ||
開先深さC1、C2 (mm) | 22 | |
(22) *3 | ||
(14) *3 | ||
主軸用電動機(kW) | 3.7 | |
油圧用電動機(kW) | 0.75 | |
押えシリンダー(本) | 6 | |
機械寸法(mm) | 2,830×800×1,625 | |
機械重量(kg) | 2,200 |
*3 ( )内はオプションカッター使用時です。また、C1+C2≦38です。
型式 | FX-12S | |
---|---|---|
有効加工長さ(mm) | 1200 | |
クランプ厚さ(mm) | T | Max 38 |
開先角度(度) | θ1 | 35(45.60) |
θ2 | ||
開先深さC1、C2 (mm) | 22 | |
(22) *3 | ||
(14) *3 | ||
主軸用電動機(kW) | 3.7 | |
油圧用電動機(kW) | 0.75 | |
押えシリンダー(本) | 6 | |
機械寸法(mm) | 2,830×800×1,625 | |
機械重量(kg) | 2,200 |
*3 ( )内はオプションカッター使用時です。また、C1+C2≦38です。
動画

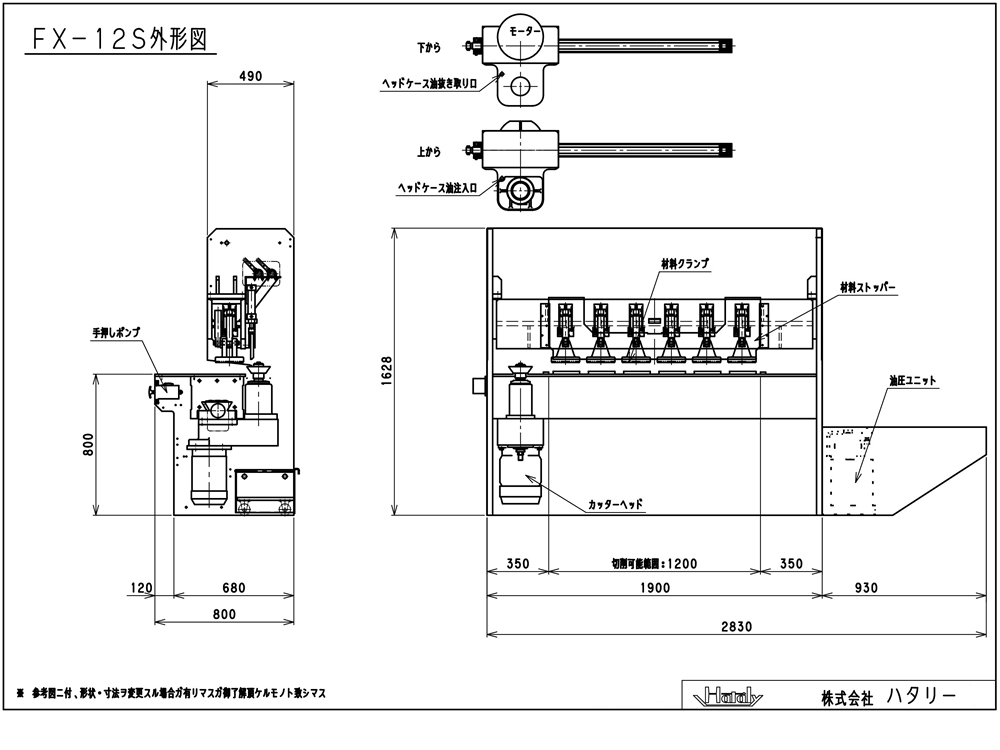

機械外形寸法図
※製品の仕様は予告なく変更になる場合がございます。ご了承下さい。
