平板鋼 開先加工機
HF－Series
特徴
- 独自の自走機能で大形の平板鋼に威力を発揮
- 特殊クランプ装置で安定した加工精度
- スローアウェイカッターの採用で経済的
- 特別仕様でステンレス、アルミ等、非鉄も可能

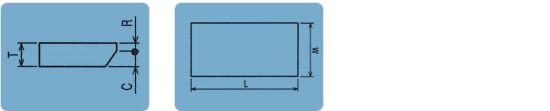

| 型式 | HF-12CS | HF-17CS | |
|---|---|---|---|
| 適用寸法(mm) | L | 200～無制限 | |
| W | 150～無制限 | ||
| T | 4～40 | ||
| 加工能力(mm) | C | 12以下 | 17以下 |
| R | 2以上 | ||
| 切削速度(mm/min) | 50Hz | 580 | 280 |
| 60Hz | 700 | 330 | |
| 主軸用電動機(kW) | 3.7 | ||
| 送り用電動機(kW) | 0.4 | ||
| 機械寸法（mm） | 480×320×820 | ||
| 機械重量(kg) | 250 | ||
《特別使用》
1.ステンレス加工 2.アルミ加工 3.クランプ板厚変更 4.速度切替え(インバーター)
5.Wインバーター 6.上面切削
| 型式 | HF-12CS | |
|---|---|---|
| 適用寸法(mm) | L | 200～無制限 |
| W | 150～無制限 | |
| T | 4～40 | |
| 加工能力(mm) | C | 12以下 |
| R | 2以上 | |
| 切削速度(mm/min) | 50Hz | 580 |
| 60Hz | 700 | |
| 主軸用電動機(kW) | 3.7 | |
| 送り用電動機(kW) | 0.4 | |
| 機械寸法（mm） | 480×320×820 | |
| 機械重量(kg) | 250 | |
《特別使用》
1.ステンレス加工 2.アルミ加工 3.クランプ板厚変更 4.速度切替え(インバーター)
5.Wインバーター 6.上面切削
| 型式 | HF-17CS | |
|---|---|---|
| 適用寸法(mm) | L | 200～無制限 |
| W | 150～無制限 | |
| T | 4～40 | |
| 加工能力(mm) | C | 17以下 |
| R | 2以上 | |
| 切削速度(mm/min) | 50Hz | 280 |
| 60Hz | 330 | |
| 主軸用電動機(kW) | 3.7 | |
| 送り用電動機(kW) | 0.4 | |
| 機械寸法（mm） | 480×320×820 | |
| 機械重量(kg) | 250 | |
《特別使用》
1.ステンレス加工 2.アルミ加工 3.クランプ板厚変更 4.速度切替え(インバーター)
5.Wインバーター 6.上面切削
動画
機械外形寸法図
※製品の仕様は予告なく変更になる場合がございます。ご了承下さい。
