H形鋼 開先加工機(ノンスカラップ対応型)
HGS-Series
特徴
- ノンスカラップ加工対応の最上位機種
- 最新の電子機器を搭載して機能性と操作性を充実
- 切削方向を上から下にして切紛飛散を防止
- 伸縮コンベアーの採用で短材送りが可能
- スベリ摺動面(ギブ方式)と大径カッターの使用で重切削に対応
型式 | HGS-1055N * | HGS-1575N * | |
---|---|---|---|
適用寸法(mm) | H | 200~1000 | 200~1500 |
A | 182~988 | 182~1488 | |
B | 100~500 | 100~700 | |
T | 6~55 | 6~75 | |
加工能力(mm) | C | Max 55 | Max 75 |
S | -30~300 | ||
R2 | R35×R10 | ||
N | Max 50 *1 | ||
機械寸法(mm) | 2,315×3,540×2,997(NL) | 2,635×3,840×3,197(NL) | |
機械重量(kg) | 13,500(NL) | 16,000(NL) |
*印部/S,標準型 L,ライン型(片端加工連続自動運転) W,ライン型(片端・両端加工連続自動運転)
*1 Max寸法の切削は諸条件により複数回の切削になる場合があります。
型式 | HGS-1055N * | |
---|---|---|
適用寸法(mm) | H | 200~1000 |
A | 182~988 | |
B | 100~500 | |
T | 6~55 | |
加工能力(mm) | C | Max 55 |
S | -30~300 | |
R2 | R35×R10 | |
N | Max 50 *1 | |
機械寸法(mm) | 2,315×3,540×2,997(NL) | |
機械重量(kg) | 13,500(NL) |
※大形部材用HVK-4000、HVK-6000型も製作しております。
《特別仕様》
1.ステンレス加工 2.サーフィン加工 3.フリーベアテーブル
型式 | HGS-1575N * | |
---|---|---|
適用寸法(mm) | H | 200~1500 |
A | 182~1488 | |
B | 100~700 | |
T | 6~75 | |
加工能力(mm) | C | Max 75 |
S | -30~300 | |
R2 | R35×R10 | |
N | Max 50 *1 | |
機械寸法(mm) | 2,635×3,840×3,197(NL) | |
機械重量(kg) | 16,000(NL) |
※大形部材用HVK-4000、HVK-6000型も製作しております。
《特別仕様》
1.ステンレス加工 2.サーフィン加工 3.フリーベアテーブル

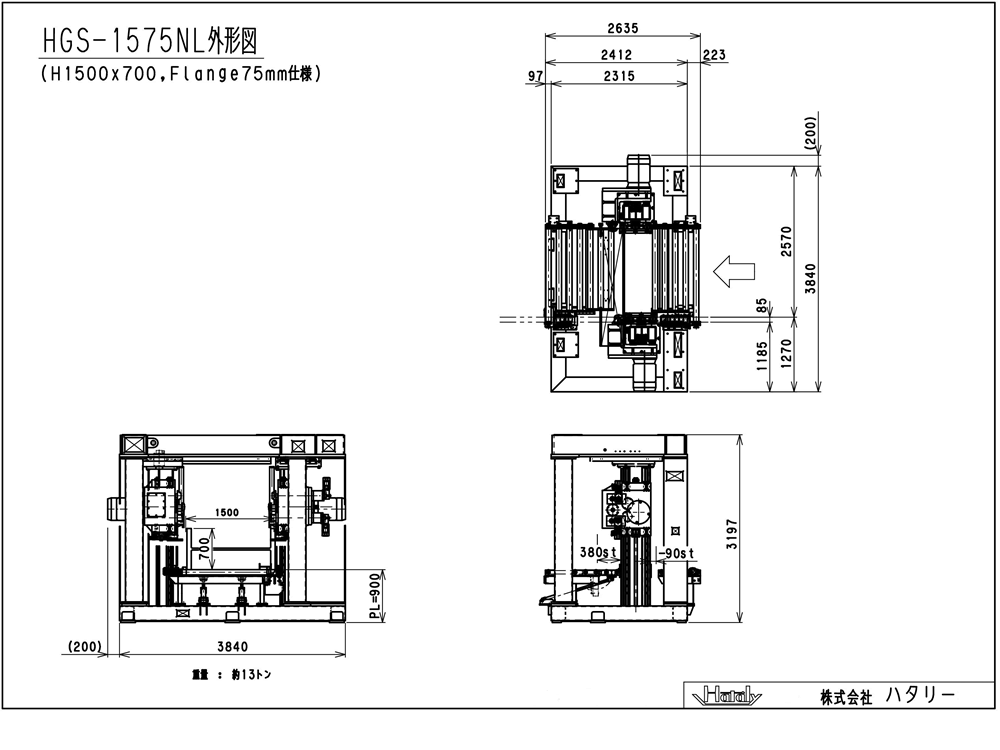

機械外形寸法図
※製品の仕様は予告なく変更になる場合がございます。ご了承下さい。
