柱貫通ダイヤフラム開先加工機
DFK-Series
特徴
CFT構造用ダイヤフラムの内面開先加工に抜群の威力!
NCサーボ制御で高度な仕上がりと豊富な操作機能!
- 高精度高速平板鋼開先加工機『DFK-17100T』型は、ユーザーニーズによりCFT構造に使用するダイヤフラム内側柱通し孔内径の、K開先加工を高精度に高速加工する新鋭機です。本機は、締め付け治具により、切削材料をクランプして、操作盤で材料寸法と加工寸法を入力すれば、入力データに従いNC制御で、内径全周を自動的に開先加工します。
- 開先角度の設定は、加工する開先角度によって、カッター主軸部のスローアウェイ式ミーリングカッターを、必要な角度に組み合わせて取り付けることで、レ形、K形開先加工を可能とします。
- 鋳物構造による高剛性と吸震性、および長年の加工ノウハウに培われた実績の切削メカニズムで、汎用機械では困難な、丸孔の内径全周加工を安全に効率的に処理できます。
- 集中操作盤を設け、機械の操作は各操作スイッチで容易に行えます。また、材料寸法、開先寸法は、キー入力されたデーターで自動的に設定され、誰にでも簡単に操作できます。
- NC装置には、100種類の開先加工形状を記憶できます。また、必要な寸法にカッターの基準径を補正して、自動的に切削位置を演算する自動切削機能を内蔵しており、容易に操作できます。
型式 | DFK-17100T | DFK-1632T |
---|---|---|
外径幅 (A,B) | 700~1700mm | 700~1600mm |
内径 (D) | 600~1300mm | 300~600mm |
加工材板厚 (t) | 50~100mm | 12~32mm |
コーナー (R) | ― | Min 24mm |
上開先角度 (θ1) | 45°,60° | |
下開先角度 (θ2) | 45°,60° | |
開先深さ (h1,h2) | 15~25mm | 4~11mm |
切削送り速度 | 100~700mm/min | |
主軸電動機 | 15.0 Kw-4P | 7.5 Kw-6P |
X軸電動機 | 1.2 Kw サーボ | 0.6 Kw-4P |
Y軸電動機 | 2.0 Kw サーボ | 2.0 Kw-4P |
Z軸電動機 | 3.0 Kw サーボ | 0.8 Kw-4P |
機械寸法 | 3390×3070×2610mm | 3450×3250×2280mm |
概算重量 | 7,500kg | 6,500kg |
(標準付属品) 1.開先カッター(L,R)45° 1式 2.取扱説明書 1冊 3.標準工具 1式 (特別付属品) 1.開先カッター(L,R)60° |
型式 | DFK-17100T | |
---|---|---|
外径幅 (A,B) | 700~1700mm | |
内径 (D) | 600~1300mm | |
加工材板厚 (t) | 50~100mm | |
コーナー (R) | ― | |
上開先角度 (θ1) | 45°,60° | |
下開先角度 (θ2) | 45°,60° | |
開先深さ (h1,h2) | 15~25mm | |
切削送り速度 | 100~700mm/min | |
主軸電動機 | 15.0 Kw-4P | |
X軸電動機 | 1.2 Kw サーボ | |
Y軸電動機 | 2.0 Kw サーボ | |
Z軸電動機 | 3.0 Kw サーボ | |
機械寸法 | 3390×3070×2610mm | |
概算重量 | 7,500kg | |
(標準付属品) 1.開先カッター(L,R)45° 1式 2.取扱説明書 1冊 3.標準工具 1式 (特別付属品) 1.開先カッター(L,R)60° |
型式 | DFK-1632T | |
---|---|---|
外径幅 (A,B) | 700~1600mm | |
内径 (D) | 300~600mm | |
加工材板厚 (t) | 12~32mm | |
コーナー (R) | Min 24mm | |
上開先角度 (θ1) | 45°,60° | |
下開先角度 (θ2) | 45°,60° | |
開先深さ (h1,h2) | 4~11mm | |
切削送り速度 | 100~700mm/min | |
主軸電動機 | 7.5 Kw-6P | |
X軸電動機 | 0.6 Kw-4P | |
Y軸電動機 | 2.0 Kw-4P | |
Z軸電動機 | 0.8 Kw-4P | |
機械寸法 | 3450×3250×2280mm | |
概算重量 | 6,500kg | |
(標準付属品) 1.開先カッター(L,R)45° 1式 2.取扱説明書 1冊 3.標準工具 1式 (特別付属品) 1.開先カッター(L,R)60° |

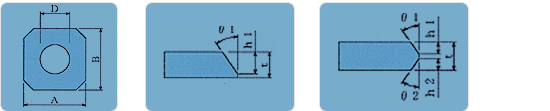

機械外形寸法図
※製品の仕様は予告なく変更になる場合がございます。ご了承下さい。
